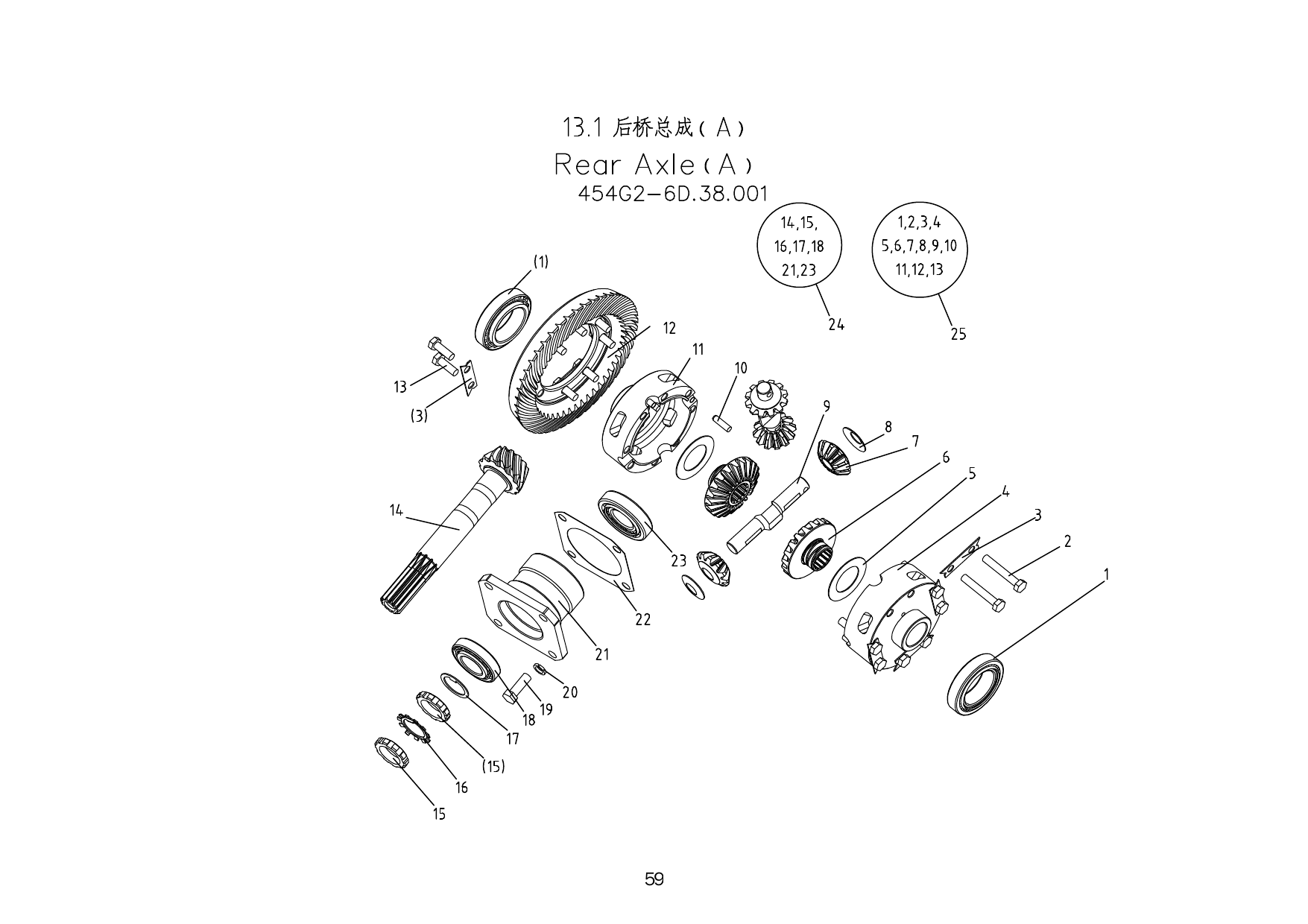

13.1 Задний мост(A)

Нажмите номер на схеме, чтобы сразу увидеть нужные детали.

Навигация и фильтрыexpand_more

Модель техники

expand_more

Выберите узел

expand_more

70%

Система деталировки v4.0

sync

Калибровка схемы

dongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.comdongfeng-traktor.com

БЕЛТЕХФЕРМЪ

Список деталей

QTY

БЕЛТЕХФЕРМЪ

Узлы и детали

Выберите номер на схеме для уточнения артикула

ID	Артикул / OEM	QTY
1	GB/T297-1994-32011	2
2	GB/T5785-2000-M10×1×65	8
3	404-9.38.146	8
4	404-9.38.148	1
5	300.38.147-1	2
6	300.38.141	2
7	300.38.142	4
8	300.38.145	4
9	404-9.38.143	2
10	GB/T119.2-2000-8×30	2
11	404-9.38.138	1
12	404-9.38.140	1
13	GB/T5785-2000-M10×1×30	8
14	404-9.38.129	1
15	200.38.130	2
16	200.38.131	1
17	200.38.134	1
18	GB/T297-1994-30207	1
19	GB/T5783-2000-M12×35	4
20	GB/T93-1987-12	4
21	300.38.135	1
22	200.38.104	1
23	GB/T297-1994-30307	1
24	404-9.38.015	1
25	404-9.38.016	1
